说明：
关键词：个性化定制、适应特殊工况环境、安装维护保养方便 滇中引水工程是一项重大的民生工程，旨在解决滇中地区严重的水资源短缺问题。工程规模之大，涉及范围之广，使得工程的安全性和效率成为重中之重。在滇中引水工程的宏伟蓝图中，静磁栅闸门开度传感器也被广泛应用于闸门开度控制系统中，用于实时监测闸门的开度位置和开关状态，正在发挥着举足轻重的作用。 然而，在施工过程中却遇到了许多技术难题。比如，传感器采用何种安装形式、如何解决传感器在特殊工况下稳定性的问题、如何实现与控制系统的高效对接等等。该项目中的闸门大多都在地面以下运行，传感器及组件会采用垂直方式分别安装在闸门和闸墙上。其中，潜孔闸门有个重要特点：闸门会脱槽，门体和墙体分离，那么如何将测量杆导入套管就是个亟待解决的问题。 我们的工程师们凭借丰富的经验和不断挑战的精神，实现了技术创新，成功地解决该问题，他们在传感器的组件上设计安装了一个导入机构，滑槽处设有喇叭导入口，测量杆末端带有导锥。另外，这种设计形式还便于安装或维护，人员可以直接在岸上进行操作，因为潜孔闸门长期浸泡在水下，如果深入到闸底会特别困难。
说明：
关键词：适应频繁运行、抗干扰能力强、维修保养方便 这项工程的特点是规模庞大，门型错综复杂。由于调水原因，南水北调各闸站需要频繁启闭闸门调节水位，经过三四年的运行，一些闸门开度传感器表现出诸多问题，有的数据不准确，有的抗干扰能力差，有的较容易损坏，有的维修保养不方便等等问题。这些缺点影响了南水北调的正常运行，给业主带来很大不便。南水北调部分闸站决定对闸门开度传感器进行改造，这些项目此前曾使用过陶瓷活塞杆传感器或内置式钢丝绳传感器。各闸站管理处经过多方考察评估，在不对油缸及闸门作任何改变、不影响调水的情况下，纷纷选择了“静磁栅闸门开度传感器”作为新型闸门开度检测设备使用，在南水北调中线渠首分局闸门开度数据跳变改造项目招标中，招标范围明确规定为“静磁栅式”。静磁栅闸门开度传感器可以长时间连续工作而不受影响，能够精确地检测到闸门的开合位置，控制水的流量和流向，保证闸门的正常运行和安全。该产品经受多年考验，在众多的闸门开度传感器中脱颖而出，其展现出卓越性能和超强适应能力，受到普遍好评。
说明：
关键词：潮汐涨落工况环境、IP68高防护等级，保障水下正常工作 海港引河南闸站，是南通市沿江第一座双向引水防洪排涝泵站，位于崇川区海港引河与长江连通处。水闸闸孔净宽16米，采用单孔上卧式弧形门及单缸平板门。 因存在着潮汐涨落明显的工况环境，导致平板门长时间处于全水下状态。但安装于此的静磁栅闸门开度传感器虽大部分没于水中，却仍能保障正常工作，且不需要经常维护，只因公司考虑到该项目的特殊性，将产品设计达到IP68高防护等级。这对于提高闸门的工作效率，减少人工干预频率，具有重要的意义。
说明：
四川汉源大渡河瀑布沟水电站是一座以发电为主，兼有防洪拦沙等综合效益的特大型水利水电枢纽工程，共有四孔弧门，其中三孔表孔弧门，闸门开度为16米，另有一孔是深孔泄洪洞弧门，闸门开度是15米。 该项目初期使用的是副拉缸，后来改成钢丝绳，但深孔泄洪风力大，汛期启闭频繁，钢丝绳也满足不了现场需求，最后改用我公司生产的静磁栅闸门开度传感器。为配合该项目的正常使用，我公司分三次经过两个泄洪周期将其全部改造完毕，纠偏精度能达到8mm，运行效果良好！
说明：

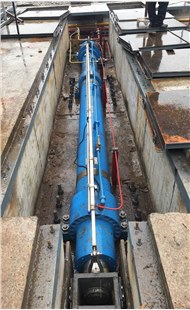

恩施清江拦河坝工程位于湖北省恩施州，是恩施州城市景观工程。该项目共有翻板门9扇，由液压油缸启闭，18缸同步运行。由于油缸安装于水底，要求传感器能常年水下工作，防护等级达到IP68，且为保证启闭机的多缸同步要求，对传感器精度要求较高。该项目选用的静磁栅传感器从传感器本身到限位开关、到电缆连接头均为IP68防护等级，测量精度也达到0.2mm。自通水运行以来，静磁传感器运行稳定，测量精准，为闸门安全和良好运行提供了有力保障。

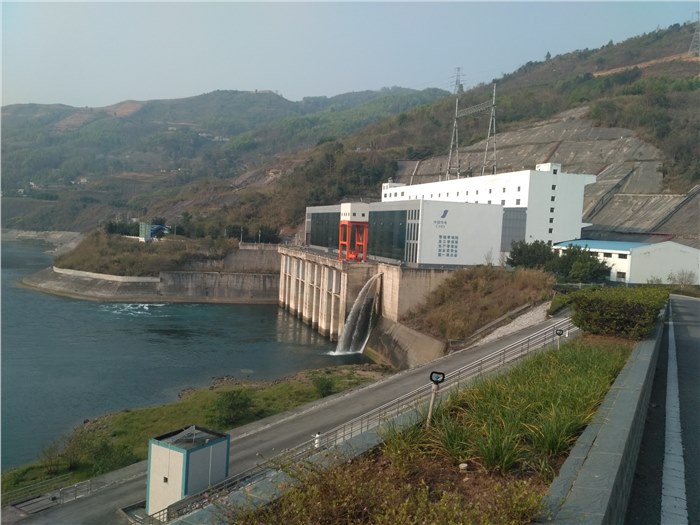

![董箐电站改造应用]( "董箐电站改造应用")
说明：
1董菁电站工程概述董箐水电站是西电东送第二批重点电源建设项目之一，位于贵州北盘江下游贞丰县与镇宁县交界处,工程总投资约70亿元，总装机容量为88万千瓦，年平均发电量为31亿千瓦时。该电站以发电为主，兼有防洪、供水、养殖和改善生态环境等综合效益。2弧形门开度传感器改造方案开度：董箐电站溢洪道弧门开度23.5米选型：采用CWY-DC1系列静磁栅支臂传感器参数：全量程4.8米开度比：4.5－4.9倍精度：0.1mm防护等级：IP68工作电压：DC24V，工作电流:≤100mA输出信号：SSI配套PLC：施耐德Premium计数器模组：TSX CTY-2C材料：采用304不锈钢，可长期水中浸泡、承受水中漂浮物的撞击安装：采用垂直安装，最大摆角3.56度此种安装方式，使得静磁栅支臂传感器在整个弧门开启过程几乎一直与地面处于垂直状态，有效地保证了测量的高线性度。董菁电站静磁栅支臂传感器安装设计图静磁栅支臂传感器主要由静磁栅尺和测量杆构成。带有导向套管的静磁栅尺安装于闸墙或闸墙上的检修平台，测量杆安装于弧形门支臂侧面，静磁栅尺和测量杆各自连接处均采用高强度的双不锈钢万向关节轴承。传感器工作时,随着闸门的运动，测量杆相对静磁栅尺作活塞运动，通过相关函数关系式计算出闸门开度值。3静磁栅支臂传感器运行监测经过现场联机运行对比证明，静磁栅支臂传感器的输出开度显示与闸门实际开度数值几乎一致，误差极小，完全能准确反映当前闸门开度情况。黄色方框为静磁栅支臂传感器测量值，左右缸测量数值为21.471m/21.476m，几乎一致。红色圆框为原副拉缸测量值，左右缸测量数值为21.467m/21.508m，相差较大，且会随着弧形门开度增加越来越大。董箐电站闸门开度与静磁栅支臂传感器数据仿真图4静磁栅支臂传感器在闸门启闭中的重要作用弧形门的启闭是通过两侧油缸的伸缩来实现的，在油缸运行过程中往往会出现闸门两侧不同步的情况。通过静磁栅支臂传感器配套闸门开度仪，不仅能实时反映闸门开度值，更能有效地对闸门行程进行同步纠偏。以弧形门转轴中心为原点作为安装坐标，将静磁栅支臂传感器安装在闸门左右两侧，通过实时传输弧门两侧开度值给PLC系统，来指导油缸进行伸缩调节，从而达到同步。经过改造后的董箐电站溢洪道弧形门起闭平稳，数据准确可靠，左右两侧同步性高，完全能准确地反映当前闸门的开度，保证了电站的安全运行。5静磁栅支臂传...
